MOSFET，全稱金屬氧化物半導體場效應晶體管，是現代集成電路中最核心、最基礎的開關與放大元件。它通過柵極電壓來控制源極與漏極之間的電流通路，具有輸入阻抗高、驅動功率小、易于集成等顯著優點。

一、基本結構與工作原理

MOSFET的核心是一個由金屬（或多晶硅）柵極（Gate）、二氧化硅絕緣層（Oxide）和半導體襯底（Substrate）構成的“三明治”結構。在柵極下方的半導體區域，通過施加柵極電壓，可以形成或消除一個連接源極（Source）和漏極（Drain）的導電“溝道”。

關鍵步驟：
1. 截止狀態： 當柵源電壓（VGS）為零或低于特定閾值電壓（Vth）時，源漏之間沒有導電溝道，器件處于高阻態，電流極小。
2. 導通狀態： 當施加的VGS超過Vth時，柵極電場會在柵氧層下的半導體表面吸引大量載流子，從而形成一個連接源極和漏極的薄層導電溝道。此時，若在源漏之間施加電壓（VDS），便會有顯著的電流（IDS）流過。

二、N溝道與P溝道MOSFET詳解

根據溝道中導電載流子的類型，MOSFET分為兩大類：

1. N溝道MOSFET (NMOS)
結構： 通常以P型半導體為襯底，源極和漏極是兩個高摻雜的N+型區域。
載流子： 導電溝道由電子（負電荷）構成。
電壓極性： 為使器件導通，柵極電壓需相對于源極為正（V_GS > 正的V_th）。漏極電壓通常也為正（V_DS > 0）。
特點： 電子遷移率高，因此開關速度和驅動能力通常優于PMOS，是數字電路中的主力。

2. P溝道MOSFET (PMOS)
結構： 通常以N型半導體為襯底，源極和漏極是兩個高摻雜的P+型區域。
載流子： 導電溝道由空穴（正電荷）構成。
電壓極性： 為使器件導通，柵極電壓需相對于源極為負（V_GS < 負的V_th）。漏極電壓通常也為負（V_DS < 0）。在電路中，常將源極接至高電位（如電源VDD），以便用低于VDD的柵壓來控制。
特點： 空穴遷移率較低，性能稍遜于NMOS，但在CMOS（互補MOS）結構中與NMOS配對使用，可構成靜態功耗極低的邏輯門。

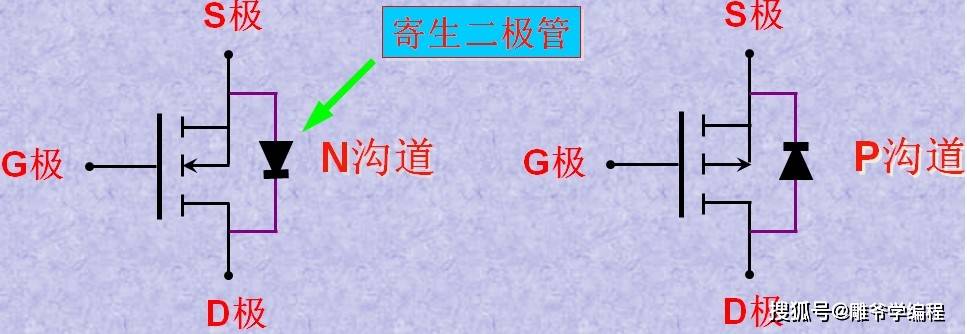

三、電路符號識別

MOSFET的電路符號清晰地反映了其類型和工作方式：

增強型（常閉型）MOSFET符號：
NMOS符號： 箭頭指向襯底的箭頭位于源極，指向內側。溝道線（連接源漏的三條短線）為虛線，表示默認無溝道（增強型）。襯底（B）箭頭方向表示源-襯底PN結的方向。

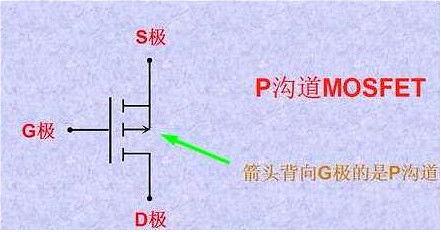

PMOS符號： 箭頭位于源極，指向外側。溝道線同樣為虛線。

耗盡型（常開型）MOSFET符號：
與增強型符號的唯一區別在于溝道線為實線，表示在零柵壓下已存在原始溝道。
重要提示： 絕大多數現代集成電路中使用的是增強型MOSFET。

簡易記憶法：
對于增強型NMOS和PMOS，看源極箭頭方向：“N”就像箭頭指向iNside（向內）；“P”就像箭頭指向Out（向外）。

四、教程摘要與使用要點

1. 選型核心： 首先根據電路需求確定是NMOS還是PMOS。NMOS用于低側開關（負載接地）或信號放大；PMOS常用于高側開關（負載接電源）。

1. 關鍵參數：

• 閾值電壓 (V_th): 開啟器件所需的最小柵源電壓。

• 導通電阻 (R_ds(on)): 導通時源漏間的電阻，決定導通損耗。

• 最大電壓/電流： VDS(max), ID(max)，確保工作在線性/飽和區而不損壞。

• 柵極電荷 (Q_g): 影響開關速度的關鍵參數。

1. 驅動要求：

• NMOS: 柵極驅動電壓需高于源極電壓（通常為VCC或邏輯高電平）。

• PMOS: 柵極驅動電壓需低于源極電壓（通常拉低至GND或邏輯低電平即可關閉）。

• 為快速開關，需要能快速充放電柵極電容的驅動電路（如專用的柵極驅動器）。

1. CMOS技術： 將NMOS和PMOS晶體管互補配對使用，構成反相器、與非門等基本邏輯單元。在穩態下，總有一條通路完全關閉，使得靜態功耗近乎為零，這是現代低功耗芯片的基石。

**** 理解N溝道與P溝道MOSFET在結構、符號、電壓極性和應用上的對稱性與差異性，是掌握數字與模擬電路設計的基礎。在實際應用中，結合數據手冊參數并注意正確的驅動方式，是確保電路可靠高效工作的關鍵。
